V oblastech, jako je venkovní zařízení, průmyslová automatizace, lodní inženýrství a nová energetická vozidla, spolehlivost elektrických připojení často určuje životnost celého systému.Vodotěsné kruhové konektoryjsou navrženy tak, aby řešily problémy s připojením v drsných prostředích zahrnujících vlhkost, prach a vibrace. Jsou více než jen „zástrčky“ – jsou to komplexní technická řešení integrující těsnění, uzamykání a přenos signálu.

Proč zvolit Circular?

V inženýrských aplikacích vycházejí výhody kruhových konektorů z přirozené racionality jejich geometrické struktury.

• Vysoké využití prostoru: Kruhový průřez umožňuje maximální počet kontaktů na nejmenší ploše, což umožňuje konfigurace kolíků s vysokou hustotou.

• Jednoduchá implementace těsnění: Kruhový profil v kombinaci s O-kroužky nebo těsněním vytváří rovnoměrný radiální tlak a zajišťuje spolehlivý těsnicí výkon.

• Vynikající mechanická pevnost: Kruhová pouzdra rovnoměrně rozkládají napětí a nabízejí lepší odolnost proti nárazu a vibracím než obdélníkové konektory. Závitové a bajonetové zamykací mechanismy poskytují robustnější zabezpečení spojení.

Naproti tomu standardní nevodotěsné konektory jsou obvykle vhodné pouze pro suché vnitřní prostředí. Bez těsnících konstrukcí jsou náchylné k selhání v důsledku pronikání vody nebo degradace UV zářením při vystavení venku.

Pochopení hodnocení IP: První krok při výběru

„Vodotěsný“ je obecný koncept, který musí být v technické praxi kvantifikován pomocí hodnocení IP (Ingress Protection). Podle normy IEC 60529 představuje první číslice po IP ochranu proti prachu a druhá číslice představuje ochranu proti vodě.

Klíčová poznámka: Hodnocení IP konektoru se obvykle týká jeho ochranné schopnosti v připojeném stavu. Pokud je port zařízení odkrytý po delší dobu, musí být nainstalován ochranný kryt; jinak je ochrana narušena.

Materiály a konstrukce určují životnost

Kromě hodnocení IP má výběr materiálu přímý vliv na životnost konektoru ve specifických prostředích.

• Materiály krytu: Pro dlouhodobé venkovní použití se doporučují termoplastické materiály (jako je polykarbonát a PBT) – jsou lehké, odolné proti korozi a nabízejí odolnost vůči UV záření (certifikace UL F1). Kovová pouzdra (hliníková slitina, nerezová ocel) jsou vhodná tam, kde je vyžadována vyšší mechanická pevnost nebo stínění proti EMI, přičemž nerezová ocel je preferovanou volbou pro prostředí se slanou vodou.

• Uzamykací mechanismy:

• Závitové zamykání: Nejspolehlivější, vynikající odolnost proti vibracím, vhodné pro těžký průmysl.

• Bajonetové/push-vytahovací zamykání: Umožňuje rychlé vkládání a vyjímání s jasnou slyšitelnou zpětnou vazbou „cvaknutí“, čímž šetří významnou dobu instalace, zvláště ideální pro operace nad hlavou nebo ve stísněném prostoru.

• Kontakty: Pro zajištění stability signálu jsou kontakty obvykle vyrobeny ze slitiny mědi se zlacením, aby odolávaly oxidaci a korozi.

Praktické aspekty instalace a údržby

Při skutečné instalaci a údržbě následující body přímo určují, zda je ochranný výkon konektoru plně realizován:

1. Vyvarujte se namáhání kabelu: Nikdy netahejte za kabel, abyste zasunuli nebo neuvolnili konektor. Natažení kabelu může poškodit zadní těsnící konstrukci a způsobit selhání IP hodnocení. Během instalace zajistěte dostatečné odlehčení tahu kabelu.

2. Utahujte pouze rukou: S výjimkou speciálních portů pro nástroje by měly být všechny zajišťovací operace prováděny ručně. Přílišné utažení pomocí klíčů nebo nástrojů může poškodit závity nebo pouzdro.

3. Pravidelná kontrola: Pravidelně kontrolujte, zda nejsou těsnicí kroužky staré nebo prasklé a zda kontakty nejsou zkorodované nebo znečištěné. Porty, které se delší dobu nepoužívají, je utěsněte ochrannými krytkami.

Mainstreamové značky a série na trhu

V závislosti na různých požadavcích použití je již na trhu k dispozici řada vyzrálých sériových produktů:

Amphenol: Jeho řada X-Lok podporuje rychlé zamykání push-pull a řada M12 S-Code splňuje normu IEC 61076-2-111 a nabízí stupně ochrany IP67/IP68/IP69K, vhodné pro průmyslovou automatizaci a železniční přepravu.

Omron: Řada XS5 (M12 SmartClick) se vyznačuje inovativní vnitřní uzamykací strukturou, která zabraňuje uvíznutí nečistot, podporuje rychlé zamykání o 1/8 otáčky a je široce používána ve scénářích automatizace továren, jako je automobilový průmysl, potraviny a nápoje.

Bulgin: Jeho řada 400 poskytuje ochranu IP68/IP69K, pokrývající napájení, data a RF připojení, vhodná pro drsná prostředí, jako je námořní a potravinářské zpracování.

Souriau - Eaton: Řada UTS se vyznačuje plastovým pouzdrem s 1/3otáčkovým bajonetovým uzávěrem, přičemž některé modely si udržují krytí IP68 i v nepřipojeném stavu a podporují konfigurace smíšeného napájení a signálu.

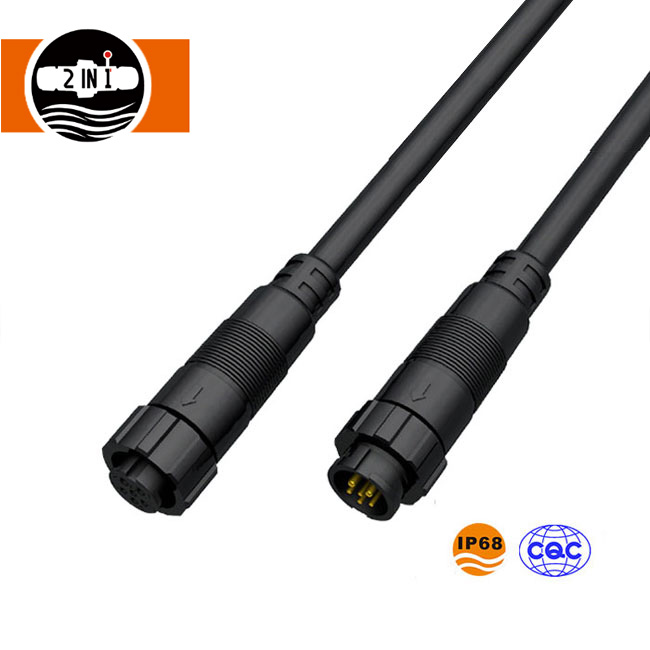

HuaYi-FaDa: Řada M26 nabízí zalité i odnímatelné verze, které podporují stupeň ochrany IP68, mají vlastnosti zpomalující hoření, antioxidační a korozivzdorné vlastnosti, vhodné pro LED osvětlení, jevištní zařízení, chytrou síť, solární energii a automatizační zařízení, s dostupnými přizpůsobenými službami včetně možností délky kabelu a barev krytu.

Všechny názvy značek a modely produktů třetích stran uvedené v tomto článku jsou majetkem jejich příslušných vlastníků a jsou poskytovány pouze pro referenční účely.Technologie HuaYi-FaDaje nezávislý výrobce a nemá žádný vztah k výše uvedeným značkám, pokud není výslovně uvedeno jinak.
