Jaké jsou různé hodnoty vodotěsnosti konektorů? Jaké jsou odpovídající požadavky na vodotěsnost?

V průmyslových odvětvích, jako je průmysl, automobilový průmysl, spotřební elektronika a venkovní vybavení,vodotěsné konektoryjsou klíčové komponenty, které zajišťují stabilní provoz zařízení ve vlhkém, prašném nebo podvodním prostředí.

Normy pro hodnocení vodotěsnosti pro konektory jsou primárně založeny na normě IEC 60529 IP (Ingress Protection) stanovené Mezinárodní elektrotechnickou komisí (IEC) a normách hodnocení IP v ISO 20653. Čínské domácí normy odkazují na normu stanovenou QC/T 413.

Různé normy odrážejí různé požadavky a vlastnosti aplikací a každá norma je průběžně aktualizována a vylepšována s vývojem aplikací.

Běžné IP standardy jsou vysvětleny níže:

Význam hodnocení ochrany IP

První číslo (stupeň odolnosti proti prachu): Rozsah od 0 do 6, což znamená schopnost chránit před vniknutím pevných cizích předmětů. Čím vyšší číslo, tím silnější ochrana. Například hodnocení 0 neposkytuje žádnou ochranu, zatímco hodnocení 6 zcela zabraňuje vnikání prachu.

Druhé číslo (Hodnocení vodotěsnosti): Rozsah od 0 do 8, což znamená schopnost chránit před vniknutím kapalné vody. Čím vyšší číslo, tím lepší vodotěsnost.

Hodnocení prachotěsnosti (první číslice)

Hodnoty prachotěsnosti se pohybují od 0 do 6, což představuje schopnost zařízení chránit před prachem:

IP0X: Žádná ochrana, zcela žádná prachotěsnost.

IP1X: Chrání před vniknutím pevných předmětů o průměru větším než 50 mm.

IP2X: Chrání před vniknutím pevných předmětů o průměru větším než 12,5 mm.

IP3X: Chrání před vniknutím pevných předmětů o průměru větším než 2,5 mm.

IP4X: Chrání proti vniknutí pevných předmětů o průměru větším než 1 mm.

IP5X: Chrání proti vnikání prachu, ale ne úplně; uvnitř zařízení lze tolerovat malé množství prachu.

 IP6X: Zcela chrání proti vnikání prachu; vnitřek zařízení je bezprašný.

Specifické hodnocení vodotěsnosti (druhá číslice) a požadavky

• IPX1: Žádný vliv svisle kapající vody; lze umístit na chráněné místo při slabém dešti.

• IPX2: Není ovlivněno kapající vodou pod úhlem 15°, mírně přísnější než IPX1, vhodné pro zařízení umístěná pod úhlem.

• IPX3: Odolné proti stříkající vodě z úhlu až 60°.

• IPX4: Odolné vůči stříkající vodě ze všech směrů.

• IPX5: Odolný proti tryskajícímu stříkání, odolává silnému tryskajícímu proudu ze všech směrů.

• IPX6: Odolný vůči silnému tryskajícímu proudu, odolává silnému proudění vody ze všech směrů.

• IPX7: Odolný vůči ponoření, lze jej ponořit do vody v určité hloubce a na určitou dobu, například do 1 metru a ne déle než 30 minut.

• IPX8: Odolný vůči nepřetržitému ponoření, může být nepřetržitě ponořen do vody v určité hloubce a po určitou dobu, jako jsou konektory používané v zařízeních pro hlubinný průzkum.

Existuje speciálně definované hodnocení: IPX9K.

Dříve byly IPX4K, IPX6K a IPX9K exkluzivní pro automobilový průmysl, ale později se jejich aplikace rozšířila i do dalších odvětví.

V řadách ISO 16750, DIN 40050 a ISO 20653 je IPX9K nejpřísnější vodotěsnost. To zahrnuje test IPX9K podle normy domácího automobilového průmyslu QC/T417.1-2001, "Testovací metody a obecné požadavky na výkon konektorů automobilových kabelových svazků."

S následnými aktualizacemi standardů a přidáním nových aplikačních oblastí se aplikační oblasti IPX9K nadále rozšiřovaly.

• IPX9K: Nejvyšší stupeň vodotěsnosti, možnost čištění za podmínek vysoké teploty a vysokého tlaku, vhodný pro zařízení na zpracování potravin, zemědělské stroje, vysokotlaké myčky a další zařízení.

Doporučení ohledně síly značky: Proč zvolit technologii HuaYi-FaDa

Technologie HuaYi-FaDaje profesionální domácí podnik specializující se na výzkum a vývoj, výrobu a prodej vodotěsných konektorů, který má dlouholeté výrobní zkušenosti, kompletní výrobní systém a vyspělé procesy kontroly kvality.

Zaměřujeme se na design a výrobuvodotěsné spojenířešení, s produkty pokrývajícími více sérií včetně signálových konektorů, napájecích konektorů a síťových konektorů, široce používaných v průmyslové automatizaci, venkovním osvětlení, nové energetice, komunikačních zařízeních, jevištních zařízeních a monitorovacích systémech. Naše hlavní výhody:

Profesionální síla továrny: Máme vlastní dílny na výrobu forem, vstřikování, výrobu drátů a montážní dílny, které poskytují komplexní služby od návrhu až po dodání a zajišťují stabilní a kontrolovatelnou kvalitu a dodací lhůty.

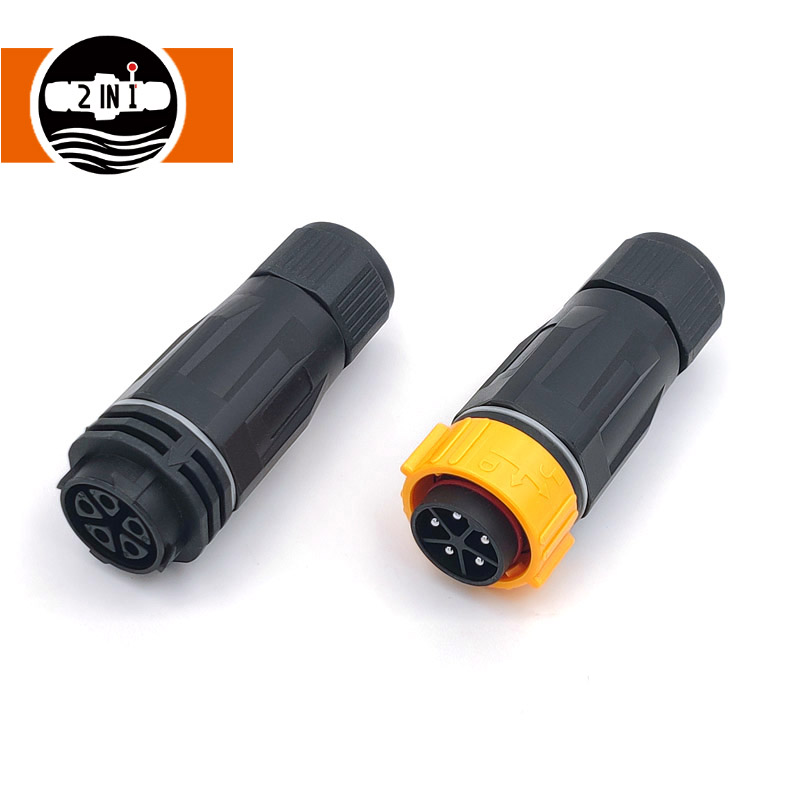

Kompletní řada vodotěsných produktů: Nabízíme miniaturní konektory M8, vysokoproudé napájecí konektory 40A, vodotěsné síťové konektory RJ45, vodotěsné konektory se šroubovacím uzávěrem atd., které splňují potřeby připojení různých zařízení.

Stabilní a spolehlivý výkon produktu: Díky využití vysoce kvalitních technických plastů, kontaktů ze slitiny mědi a silikonových těsnících struktur dosahují naše produkty stupně krytí IP67/IP68, což umožňuje dlouhodobé používání ve vlhkém, prašném a vysoko/nízkoteplotním prostředí.

Komplexní certifikace a kontrola kvality: Naše produkty mají CE, RoHS a další certifikace. Každý produkt prochází před opuštěním továrny několika koly testování, aby byla zajištěna stabilní připojení a bezpečné používání.

Flexibilní přizpůsobení a rychlý servis: Podporujeme požadavky na přizpůsobení délky vodičů, konektorů, počtu jader a způsobů instalace. Poskytujeme testování vzorků, technickou podporu, rychlé dodání a poprodejní servis.
